Jak vyměřit a nainstalovat roletu Winrol 19
Roletu Winrol 19 dodáváme na křídlo okna s plastovými úchyty, bez vrtání, volitelně s vodicími lanky. Na zeď, do stropu nebo na křídlo okna se šroubky zvolte roletu Jazz 25.
Závěsné úchyty jsou určené pro tloušťku křídla 16–24 mm. Před objednávkou ověřte, že je lze zavěsit a okno s nimi půjde zavřít. Držáky a úchyty jsou součástí ceny rolety, barevné provedení je bílé nebo hnědé.
Vodicí lanka doporučujeme, pokud větráte na ventilačku se staženou roletou. Bez lanek visí roleta při vyklopení křídla svisle dolů, odklání se od skla a může překážet věcem na parapetu. Vodicí lanka vedou spodní závaží podél křídla a drží roletu u okna.
Pokud roletu před větráním vždy vytáhnete, lanka obvykle nepotřebujete. V objednávce rolety Winrol 19 je zvolíte v poli „Vodicí lanka“.
Vyměření rolety
Vyměření šířky
Do objednávky zadávejte celkovou šířku rolety včetně obou držáků. Látka je o 4 cm užší než celá roleta. Při volbě překrytí skla počítejte s držáky a zkontrolujte, že látce nepřekáží klika.
Vyměření výšky
Do objednávky zadávejte výšku včetně držáků podle kóty „výrobní rozměr“ na nákresu. Držáky jsou vysoké 35 mm. Před objednávkou ověřte prostor nad křídlem a možnost zavření okna. Dovolí-li to výška spodního profilu křídla, doporučujeme přesah látky alespoň 3 cm pod spodní okraj skla. Výšku zvolte tak, aby spodní závaží končilo na spodním profilu křídla a nepřekáželo parapetu. Pokud si výškou nejste jistí, můžete v rámci výrobních limitů zvolit roletu o něco delší; spodní polohu nastavíte dorazem řetízku při montáži. U provedení bez vodicích lanek zasahuje závěsný úchyt nad držák o 7 mm.
Obsah balení
- roleta s látkou, hliníkovým spodním závažím a řetízkem
- plastové držáky a závěsné úchyty se samolepicími plochami na křídlo okna
Montáž rolety
Fotografie ukazují jednotlivé kroky montáže. Provedení drobných plastových dílů se může lišit.
Podle rozměrů rolety vyznačte na křídle okna její umístění. Zkontrolujte prostor pro kliku. Místa pro samolepicí plochy očistěte a osušte.
Na držáky rolety nasuňte plastové úchyty. Krycí fólie samolepicích ploch zatím ponechte na místě, aby šlo polohu úchytů upravit.
Samolepicí plochy na zadní straně závěsných úchytů. Na straně řetízku zavěste držák i s úchytem nanečisto shora na křídlo okna, jak ukazuje obrázek 1 v nákresu. Úchyt zatím nelepte.

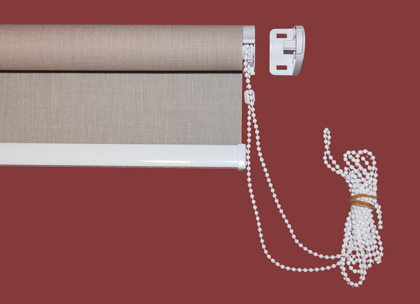

Do držáku nasaďte roletu i s druhým držákem. Druhý úchyt zavěste nanečisto shora na křídlo okna podle obrázku 2 v nákresu.
Nasazení opačného konce rolety do druhého držáku. Vyrovnejte roletu a zkontrolujte polohu úchytů, kliku i zavření a otevření okna. Teprve pak úchyty po jednom nadzvedněte, sejměte krycí fólii ze samolepicí plochy, vraťte úchyt na označené místo a přitiskněte jej ke křídlu. Roletu přitom přidržujte.
Závěsný úchyt na horní hraně okenního křídla. Zkontrolujte, že je roleta po přilepení obou úchytů vodorovně a pevně usazená na okenním křídle.
Roleta nasazená na obou úchytech okenního křídla. Spusťte roletu do požadované spodní polohy. Na větev řetízku, která se při spouštění vtahuje do mechanismu, nasaďte u vstupu do mechanismu dodaný doraz. Při dalším spouštění se doraz opře o kryt a zastaví řetízek. Potom vytáhněte roletu do požadované horní polohy a stejným způsobem nastavte doraz na druhé větvi řetízku. Vyzkoušejte obě krajní polohy bez násilného tahání za dorazy. Doraz omezuje pohyb řetízku a nenahrazuje jeho bezpečné zajištění mimo dosah dětí. Nakonec zkontrolujte chod rolety i zavření a otevření okna.
Ovládací řetízek udržujte mimo dosah malých dětí. Nesvazujte jej a zabraňte vzniku přístupných smyček; zohledněte i nábytek, po kterém mohou děti vyšplhat k ovládání. Bezpečnost dětí.
Objednání rolety Winrol 19
Po vyměření rozměrů si roletu Winrol 19 nakonfigurujte a objednejte v objednávkovém formuláři. Pokud si nejste jistí vhodností uchycení pro své okno, obraťte se na nás před objednávkou.
